型 號
|
TC系列氣體檢測儀
|
TC/N 系列氣體檢測儀
|
|

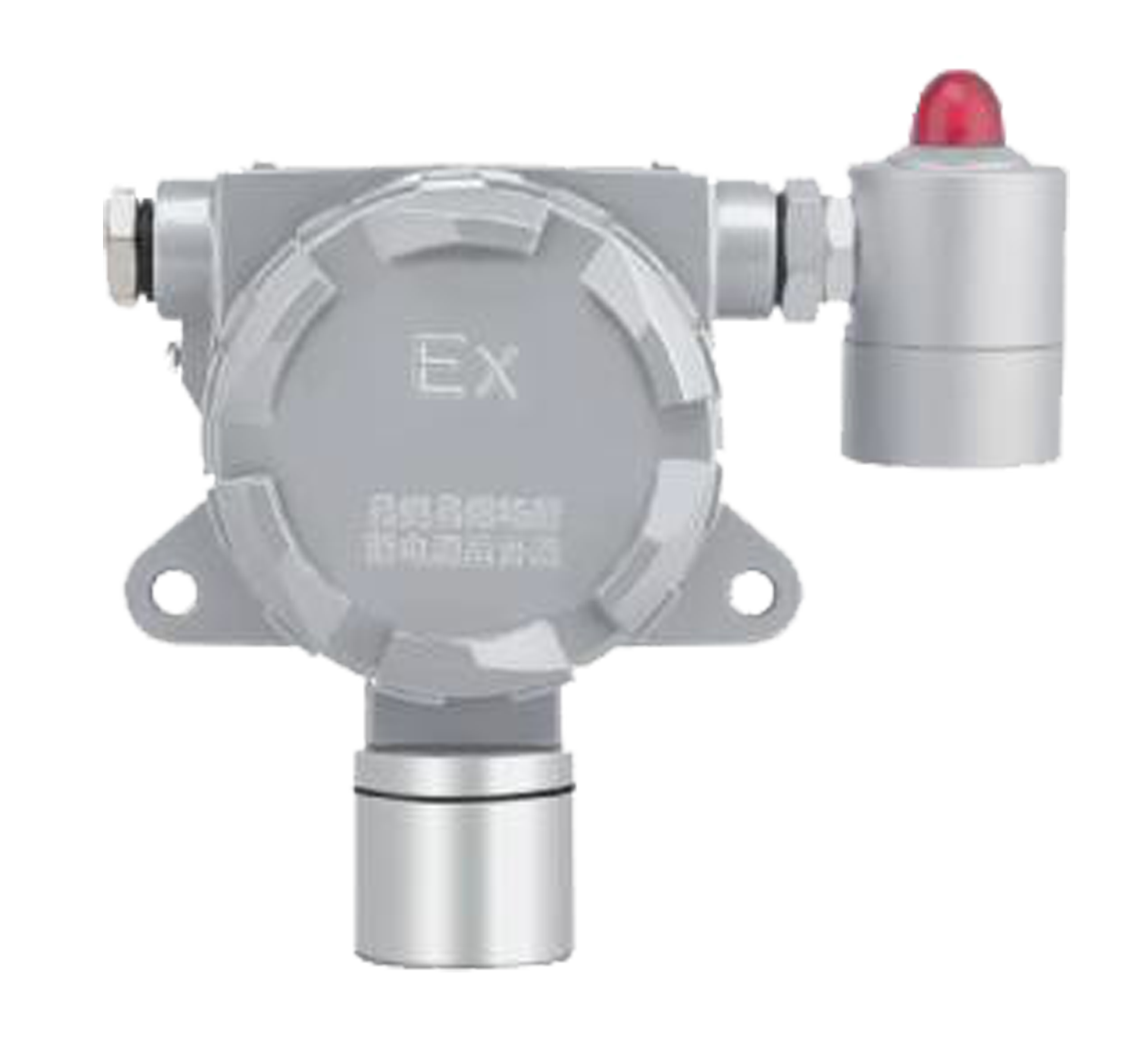

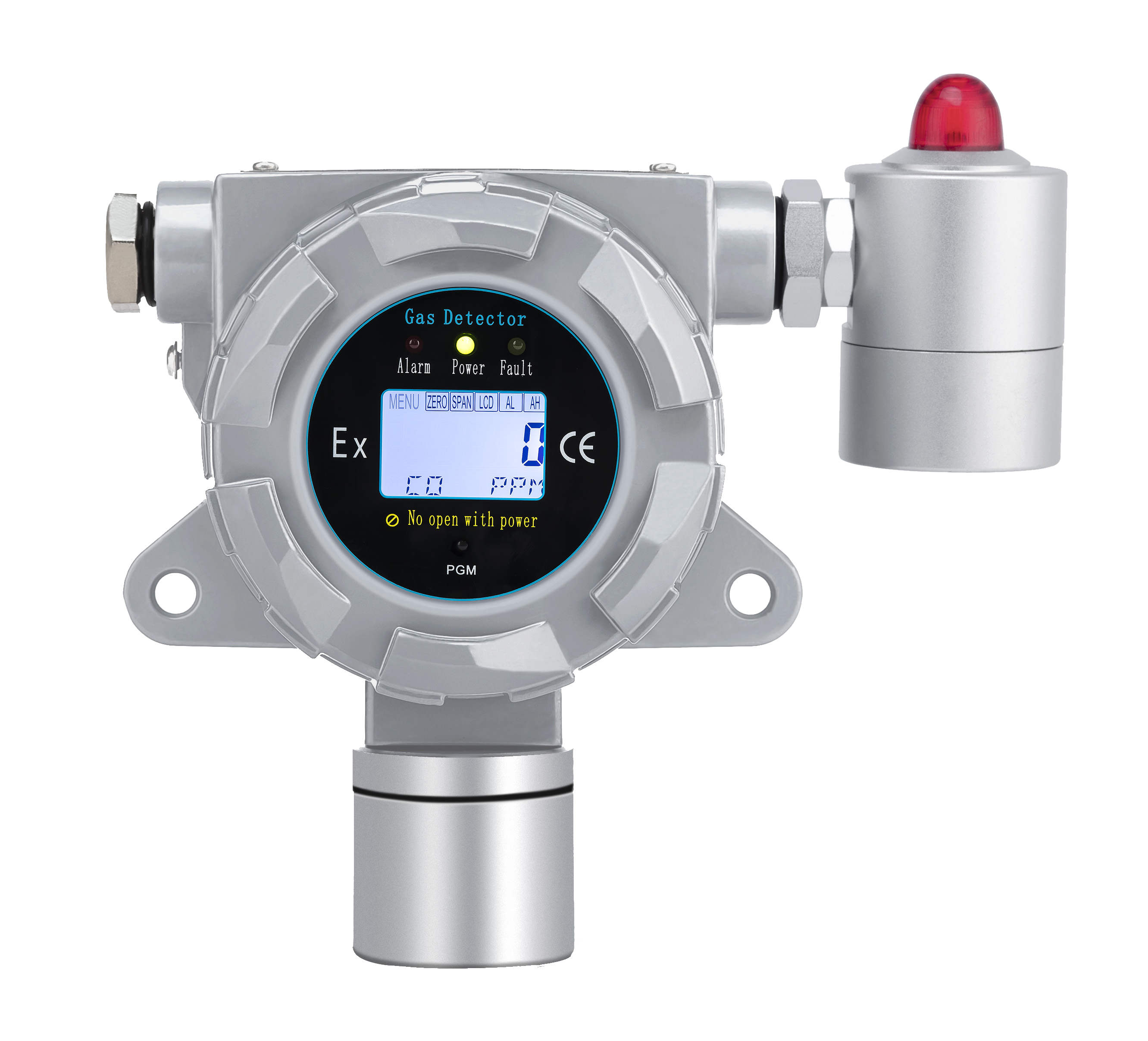

圖片參考
|
|
|
|
顯示方式
|
液晶顯示
|
無顯示
|
|
輸出信號
|
四線制 RS485(默認)
三線制 4-20mA
|
四線制 RS485(默認)
三線制 4-20mA
|
|
工作電壓
|
DC 24V（12-30V）
|
DC 24V（12-30V）
|
|
工作溫度
|
-20℃～+50℃
（特殊要求可訂制）
|
-20℃～+50℃
（特殊要求可訂制）
|
|
工作濕度
|
10～95%RH
|
10～95%RH
|
|
工作壓力
|
86～106Kpa
（特殊要求可訂制）
|
86～106Kpa
（特殊要求可訂制）
|
|
外殼材質
|
鋁合金鑄體
|
鋁合金鑄體
|
|
聲光報警
（選配）
|
支持
|
支持
|
|
尺 寸
|
無本地聲光：168×140×95mm 有本地聲光：168×195×95mm
|
無本地聲光：168×140×75mm 有本地聲光：168×195×75mm
|
|
重 量
|
無本地聲光：1.5KG 有本地聲光：1.8KG
|
無本地聲光：1.2KG 有本地聲光：1.5KG
|
|
繼 電 器
（選配）
|
2 組 1A/24VDC 常開無源觸點 (可選常閉型)
|
1 組 1A/24VDC 常開無源觸點 (可選常閉型)
|
|
報警點修改
|
支持
|
不支持
|
|
恢復出廠設置
|
支持
|
支持
|
|
類 型
|
工業級在線式防爆型
|
|
檢測氣體
|
多種可燃、有毒和揮發性氣體
|
|
技術原理
|
電化學、紅外線、催化燃燒、PID、半導體、光學波導等
|
|
檢測量程
|
0－1、2、5、10、50、100、500、1000、5000、10000、50000（根據傳感器和技術原理而定）
|
|
分 辨 率
|
0.001、0.01、0.1、1、2、5（根據傳感器和技術原理而定）
|
|
單 位
|
PPM、%LEL、%VOL、mg/m3、ug/m3
|
|
精 確 度
|
≤±3% (個別氣體有所差異)
|
|
重 復 性
|
≤±1%
|
|
線性誤差
|
≤±1%
|
|
響應時間
|
≤3-20S （個別氣體有所差異）
|
|
功 耗
|
電化學：≤1.0W 紅外線：≤1.5W 催化燃燒：≤1.5W PID：≤1.5W
半導體：≤1.5W 光學波導：≤1.5W
|
|
采氣方式
|
自然擴散式（默認） 管道式（M45*1.5 螺紋口）可選
流通式（一進一出氣嘴，接外 6mm*內 4mm 氣管）可選
|
|
安裝方式
|
靠墻面安裝（離氣體泄漏源最近的地方）
|
|
電氣接口
|
M20*1.5（可選 G3/4 螺紋）
|
|
設計壽命
|
2～5 年（根據傳感器而定）
|
|
設計標準
|
GB 50493-2009《石油化工企業可燃?xì)怏w和有毒氣體檢測報警設計規范》 GB 12358-2006《作業場所環境氣體檢測報警儀通用技術要求》
|
|
執行標準
|
GB3836.1-2010《爆炸性氣體環境用電氣設備 第一部分：通用要求》 GB3836.2-2010《爆炸性氣體環境用電氣設備 第二部分：隔爆型“d” 》
GB 3836.15-2000 《爆炸性氣體環境用電氣設備第 15 部分：危險場所電氣安裝 ( 煤礦除外) 》
GB12358-2006 《作業場所環境氣體檢測報警儀 通用技術要求》 GBZ 2.1-2007 《工作場所有害因素職業接觸限值》
GB 4208-2008 《外殼防護等級（ IP 代碼）》
|
|
防爆等級
|
ExdⅡCT6 Gb
|
|
防爆證號
|
CNEx14.1674
|
|
防護等級
|
IP65
|
